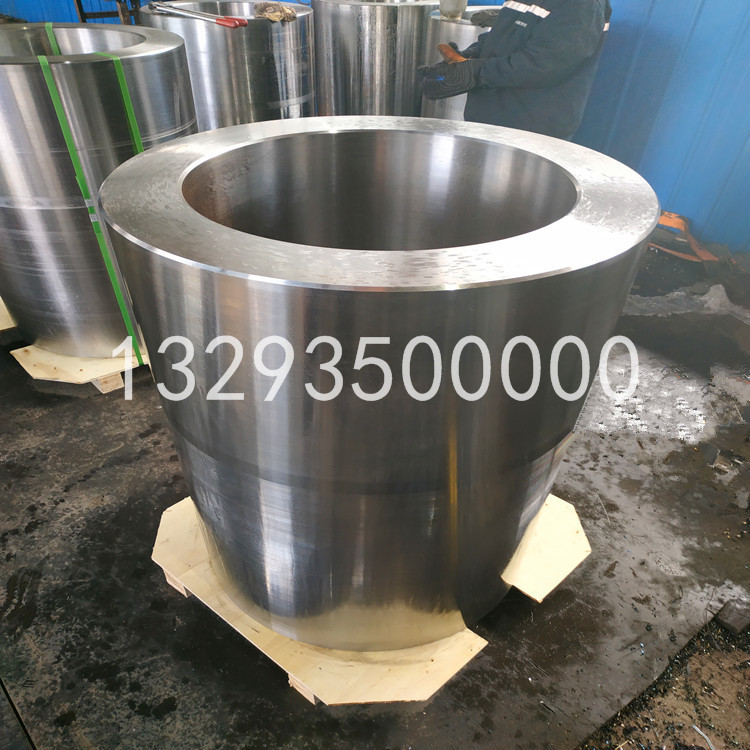

筒類鍛件是壓力容器、裂化反應器等產品的重要組成部件。在筒類鍛件中，加工外徑超過4000mm筒類鍛件時，因其所需坯料及鋼錠相對較 大，所以鍛造工序與方案也相對固定和單一。加工 外徑小于4000mm小筒類鍛件，由于其所需坯料及 鋼錠較小，下料方式和鍛造工序也相對復雜，所以 對此類鍛件的鍛造工藝方案選擇也較多。通過舉 例，對小直徑筒類鍛件，通過不同工藝方案進行對 比分析，得出成本較低、鍛件質量較好的工藝方案。
工藝方案對比
工藝要求:現有訂貨筒類鍛件2件。(1)為加工尺寸，加工重17560kg，(2)為鍛件尺寸，鍛件重23380kg。
1.可行性鍛造工藝方案提出方案一： 一支鋼錠鍛一件成品。40t鋼錠，***火次:拔長下料。第二火次：鐓粗至直徑1520mm*直徑680mm，沖孔直徑60mm .第三火次：馬杠擴孔平整端面出成品.
方案分析：根據所需坯料重量應選取40t錠型（錠身重 31.2t)，鋼錠利用率58.5%,共需兩支鋼錠，鋼錠共重80t，出成品火次坯料重26.451。兩件鍛件成品共需6火次，本方案在生產實際操作過程中需要注意：沖孔時保證沖子與坯料對正，壞料表面無傷，馬杠擴孔時壓下量及旋轉角度要均勻，保證鍛件成品質量。
2.方案二 ：兩件鍛件合鍛，采用一支鋼錠，鍛造 工序:83t鋼錠 氣割冒口、水口棄料。***火次：鐓粗至直徑1700mm x 直徑2300 mm。第二火次：芯棒拔長內徑=650mm ，外徑=1750mm,L=3150mm.第三火次：馬杠預擴平整端面。第四次火面：馬杠馬杠擴孔氣割出成品兩件(注：成品分料采取氣割機)。
2.方案二 ：兩件鍛件合鍛，采用一支鋼錠，鍛造 工序:83t鋼錠 氣割冒口、水口棄料。***火次：鐓粗至直徑1700mm x 直徑2300 mm。第二火次：芯棒拔長內徑=650mm ，外徑=1750mm,L=3150mm.第三火次：馬杠預擴平整端面。第四次火面：馬杠馬杠擴孔氣割出成品兩件(注：成品分料采取氣割機)。
方案分析：根據所需坯料重量應選取83t錠型(錠身重64.83t) 鋼錠利用率56.5%，共需鋼錠一支。出成品火次坯料重50.77t。本方案在生產實際共需4火次，操作過程中需 注意：①芯棒拔長火次，拔長過程中應注意控制坯 料長短面及壁厚均勻等問題，如果芯棒拔長時長短 面較大，則需要?dú)飧钏诙藳_孔毛刺飛邊，在下一 火次，預擴孔后進行平整端面。②在芯棒拔長后， 由于其內孔直徑較小，坯料較長，馬杠擴孔火次， 只能使用較細馬杠，在本擴孔工序中，馬杠易產生 彈性變形，坯料擴孔效率低，無法實現一火次出成 品，本火次只能進行預擴孔，下火次采用較粗馬杠 進行擴孔出成品。③馬杠擴孔出成品后，氣割分料時，為保證分料準確，則需先將坯料發往冷加工， 在立車進行加工氣割引槽寬，并要求在鏜床加工氣割引流孔，然后轉至氣割機進行氣割分料。
鍛造工藝方案對比通過對上述兩種方案對比分析，方案一中所需錠型較后兩種方案節省3t鋼液，但火次多兩火次，生產實際操作較簡單，易保證鍛件成品質量。方案二中鍛件成品需冷加工立車加工氣割引槽后氣割機分料，工序較多，生產難度較大。通過經濟成本分析，方案一較第二種種方案節約鋼液成本，鍛造成本較第二種方案高，通過成本綜合分析，方案一成本較第二種方案低。綜上所述，對于類似于所舉例的鍛件產品， 較好的鍛造工藝選擇方案為方案一。
