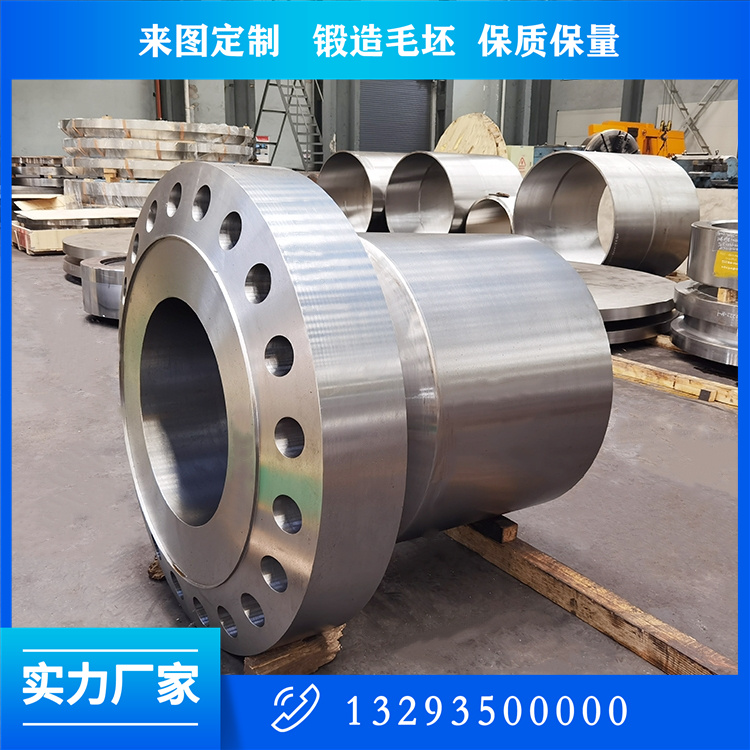

大型法蘭鍛件（直徑＞1000mm）廣泛應用于油氣管道、重型機械及核電設備中，其多向模鍛技術通過多軸加載實現材料高效流動與組織均勻化，是提升性能、降低成本和縮短周期的核心工藝。以下從材料設計、模具優化、工藝控制及前沿技術四方面系統分析關鍵技術：
一、材料流動與變形均勻性控制
多向加載路徑設計
復合加載模式：采用“徑向擠壓+軸向閉式模鍛”組合工藝，通過DEFORM-3D模擬優化加載順序（如先徑向預鍛填充法蘭環槽，后軸向終鍛成形螺栓孔）。
應變分配策略：確保各方向等效塑性應變偏差≤15%，避免局部過載導致裂紋（如法蘭頸部應變速率控制在0.1~0.5s?1）。
預成形坯料優化
非對稱預制坯：針對法蘭非均勻截面（如密封面厚、頸部?。?，設計階梯狀預制坯（體積分配誤差≤3%），降低終鍛飛邊率至5%以下。
動態再結晶調控：通過高溫（1150~1200℃）多火次變形（單火次變形量30%~50%），細化晶粒至ASTM 6級以上，提升法蘭抗疲勞性能。
二、模具系統設計與強化技術
多向組合模具結構
分體式模腔：采用預應力組合模具（內芯H13鋼+外套5CrNiMo），模腔拼接精度≤0.05mm，承受多向載荷＞150MPa。
快速換向機構：集成液壓鎖緊與導向柱（間隙≤0.02mm），實現徑向沖頭與軸向模芯快速切換（換向時間＜10s）。
表面強化與冷卻
梯度涂層技術：模腔表面噴涂AlCrN-TiSiN復合涂層（硬度≥3500HV），摩擦系數≤0.1，壽命提升3~5倍。
分區冷卻系統：在法蘭鍛件頸部高溫區嵌入銅合金鑲塊+循環水冷（水溫25±2℃），控制模腔溫差＜20℃。
三、工藝參數協同優化
溫度-速度-壓力匹配
多段加熱：坯料梯度加熱（650℃×2h→850℃×2h→1180℃×3h），心表溫差＜30℃。
伺服動態加載：采用伺服壓機實現變速成形（終鍛階段速度降至5mm/s），壓力波動≤5%，確保法蘭密封面填充完整。
潤滑與排氣控制
納米潤滑劑噴涂：水基石墨+BN復合潤滑劑（噴涂量10~15g/m2），摩擦系數降至0.08~0.12。
微孔排氣設計：在法蘭環槽根部加工Φ0.3mm排氣孔（間距20mm），氣體殘留率＜0.1%。
四、組織性能與殘余應力調控
多向變形致密化
孔隙閉合機制：通過三向壓應力（σ1:σ2:σ3=1:0.8:0.6）消除鑄態疏松，致密度≥99.9%。
碳化物細化：動態再結晶與機械破碎協同作用，MC型碳化物尺寸≤5μm（如42CrMo法蘭）。
殘余應力均衡技術
梯度控冷：鍛后先噴霧冷卻（速率50℃/s）至550℃，再爐冷（速率5℃/s）至室溫，表面壓應力-200~-300MPa。
振動時效處理：200Hz高頻振動4小時，殘余應力降幅＞40%。
五、典型案例：某核電法蘭（材質SA-508 Gr.3，Φ1500mm）
問題：傳統鍛造后法蘭頸部晶粒粗大（ASTM 3級），超聲波探傷不合格。
多向模鍛優化方案：
工藝調整：
徑向預鍛（變形量45%）+軸向終鍛（變形量25%），累積應變ε=1.2；
終鍛階段保壓壓力120MPa×30s。
組織調控：
鍛后水淬（速率80℃/s）+620℃回火，獲得回火貝氏體+細碳化物。
效果：
晶粒度提升至ASTM 7級，-40℃沖擊韌性從35J提升至75J；
探傷合格率從70%升至98%，生產周期縮短30%。
六、前沿技術方向
數字孿生工藝設計
基于ANSYS Twin Builder構建虛擬鍛造系統，實時預測材料流動與模具磨損，優化加載路徑。
智能閉環控制
集成紅外熱像儀與壓電傳感器，通過AI算法動態調整溫度、速度與壓力（響應時間＜0.1s）。
增材復合鍛造
激光熔覆在法蘭密封面制備Stellite 6合金層（厚度2mm），結合多向模鍛實現“一體成形”。
大型法蘭多向模鍛技術的核心在于多軸加載協同性、模具系統可靠性及組織性能一致性。山西永鑫生鍛造廠通過材料流動***控制、模具強化設計與智能工藝優化，可實現法蘭鍛件高性能、低成本制造。未來需突破多物理場耦合仿真、在線自適應控制及異種材料復合鍛造技術，推動高端法蘭國產化進程。
